Cyton. Инструкция по сборке шлема
ШЛЕМ MARK III «NOVA» и «SUPERNOVA»
Обзор комплектующих

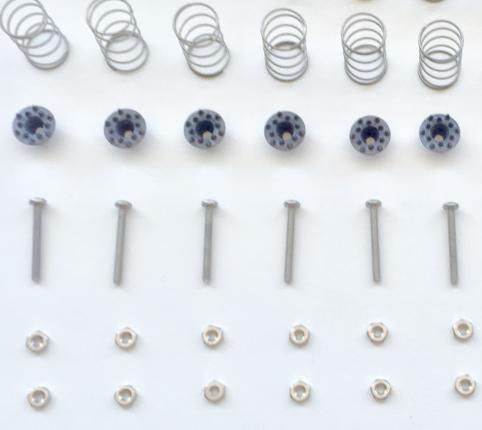

Запчасти:
(6х) пружина
Рекомендуемые гайки / болты:
(6x) Машинный винт M3
(12x) Шестигранная гайка M3

(4х) 4 ходового винта
СухиеэлектродыотFlorida Research Instruments
- (6x) Сухие (spikey) электроды.
- (2x) Липкий электрод для уха


(1x) 32-разрядная плата OpenBCI (8 электродных каналов)

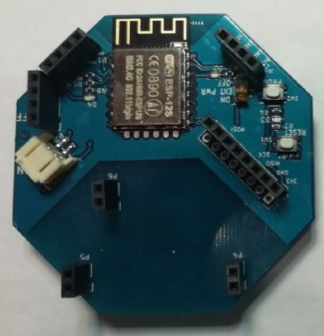

(1x) WiFishield

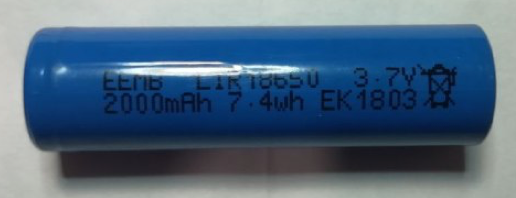

(1x) литий-ионный аккумулятор 18650 3.7v2000 mAh

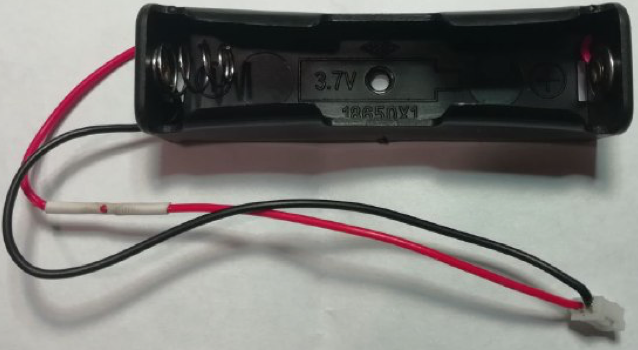

(1x) Холдер для батарейки.

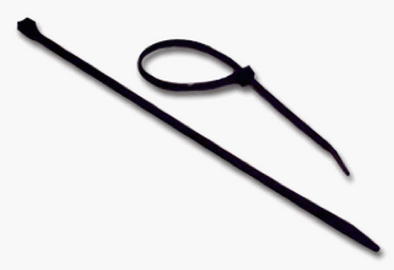

(x10) Стяжки

Соберите крепления электродов

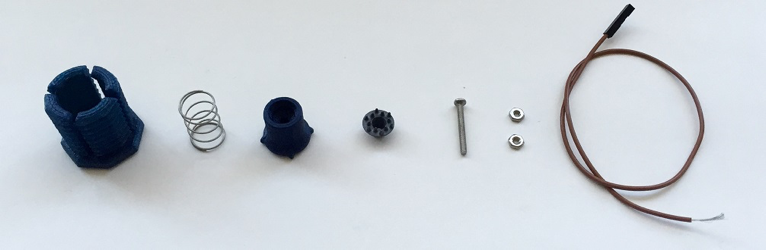

Это детали, которые составляют один полный электродный блок:

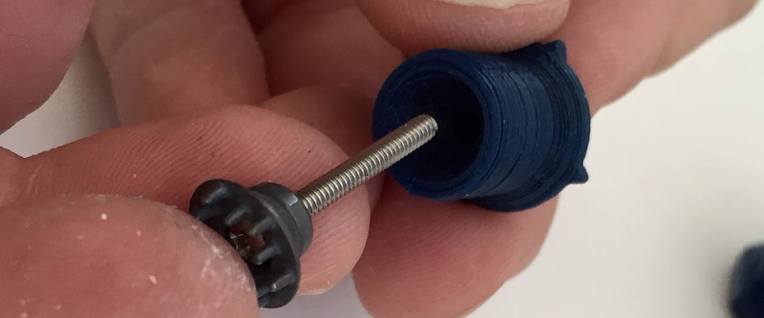

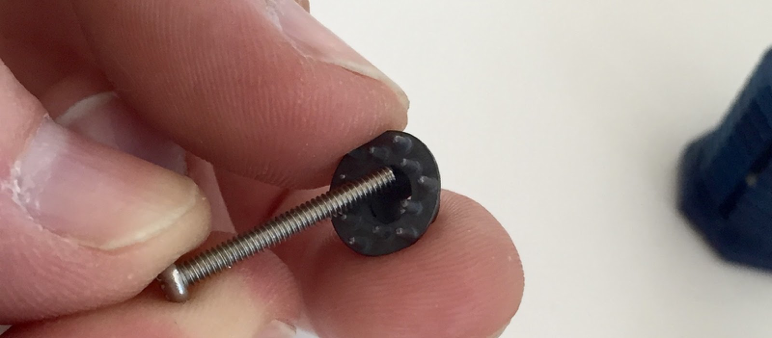

Сначала пропустите машинный винт через электрод FRI и направьте его в ELECTRODE_HOLDER.

Затем вставьте винт и электрод в ELECTRODE_HOLDER.


Затем закрутите шестигранную гайку, прикрепив электрод к держателю.

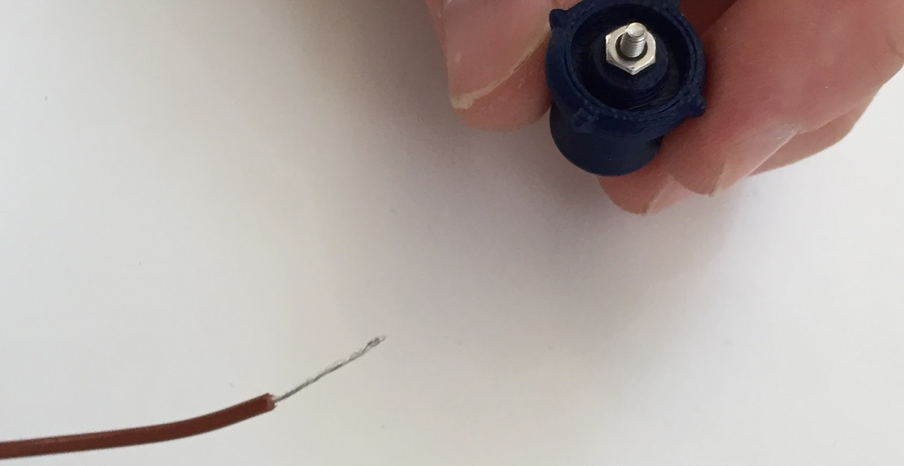

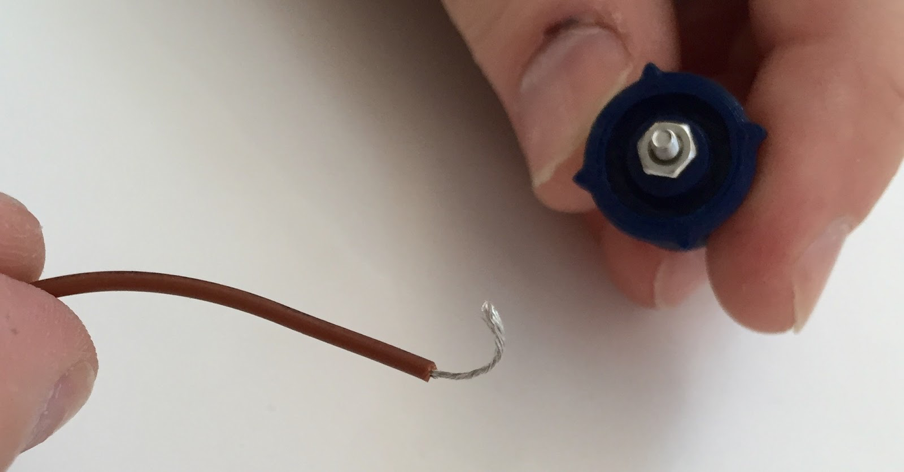

Затем скрутите оголенный металл вашей проволоки, чтобы он был плотным и чистым.

Эта часть немного сложнее! Оберните оголенный провод вокруг оставшейся резьбы винта. Вы можете использовать ноготь пальца, чтобы прижать проволоку к гайке во время крепления.

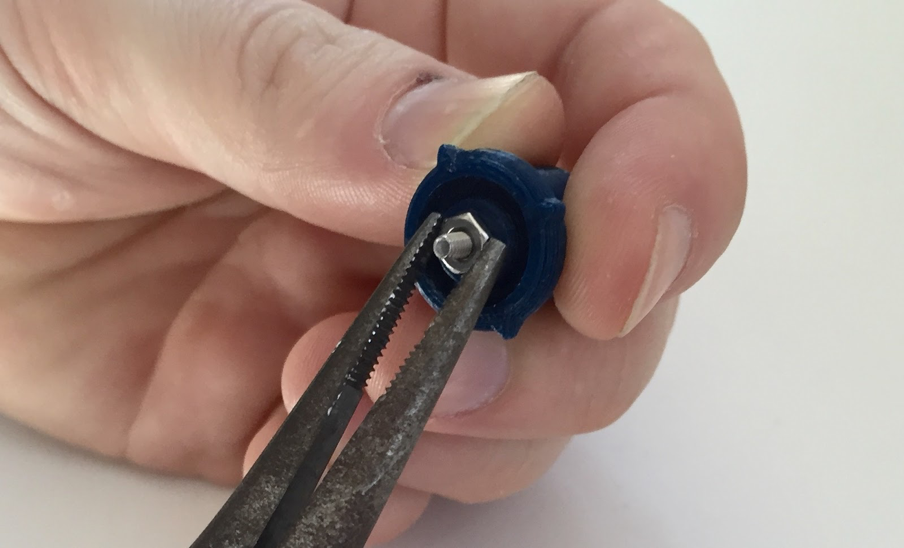

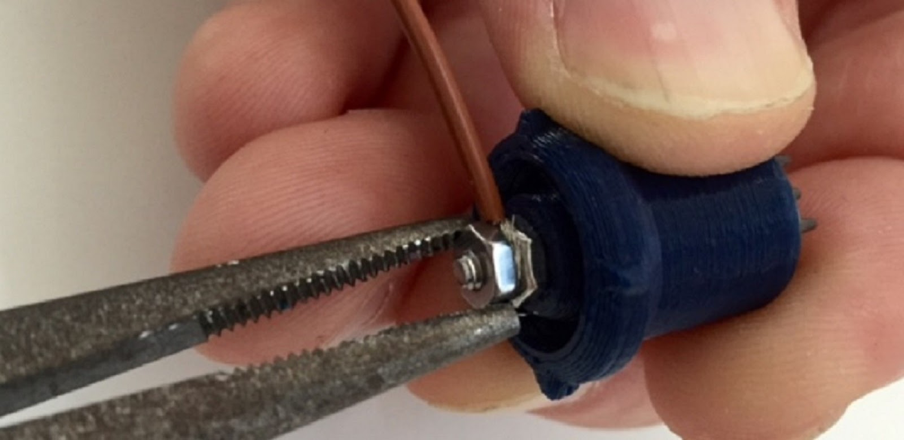

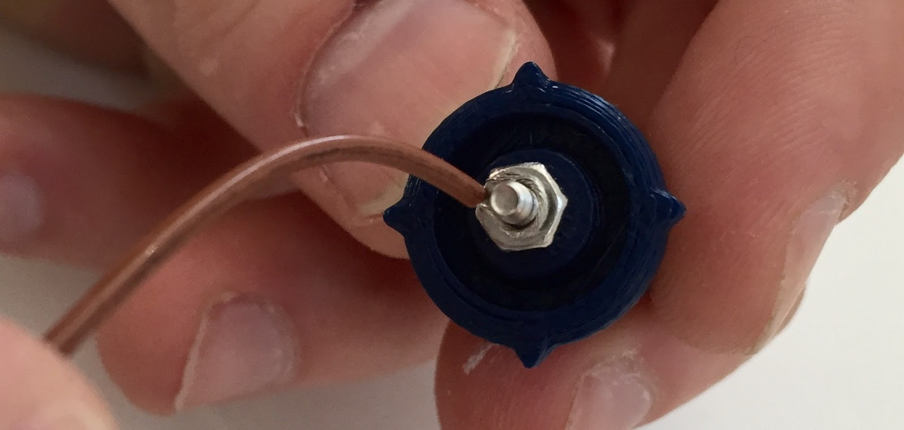

Затем закрутите вторую шестигранную гайку на винт, закрепив провод между двумя гайками. Вы можете использовать плоскогубцы, чтобы крепко прикрутить гайку на место.

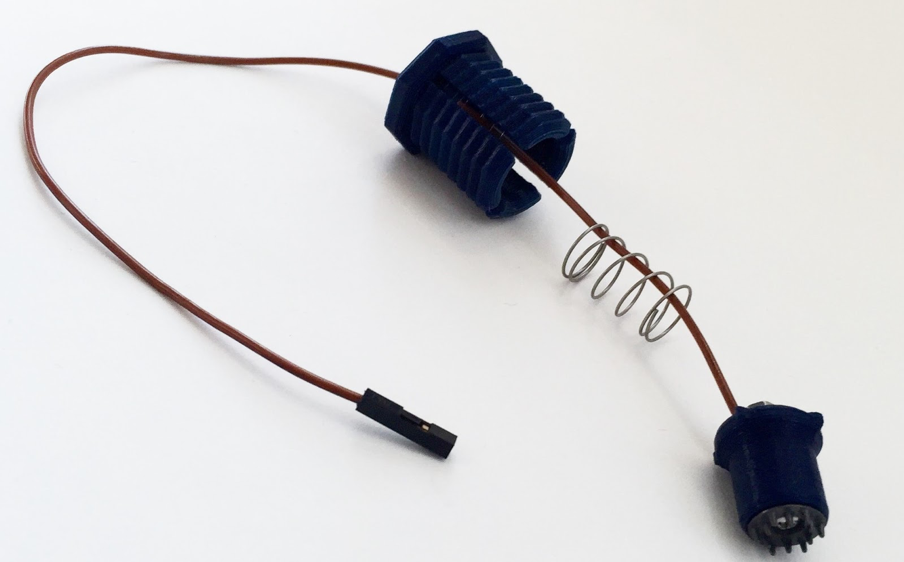

Установите на место пружину и главный винт.

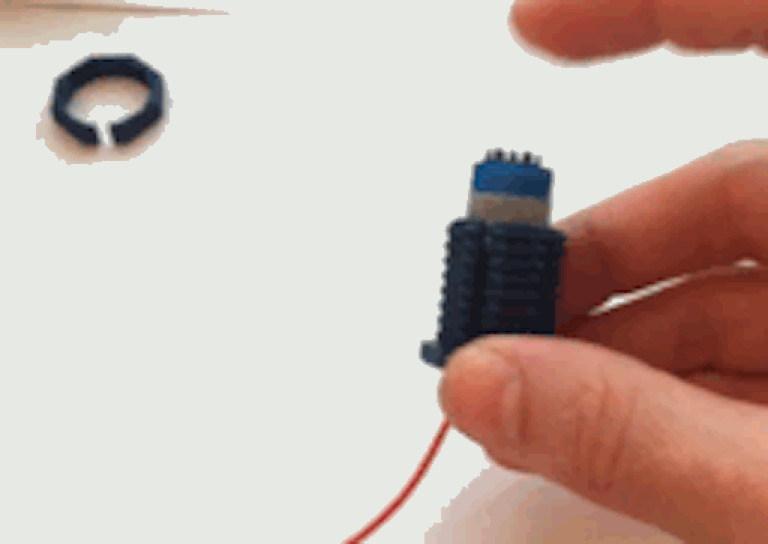

Зафиксируйте весь электродный блок вместе, как показано на рисунке ниже

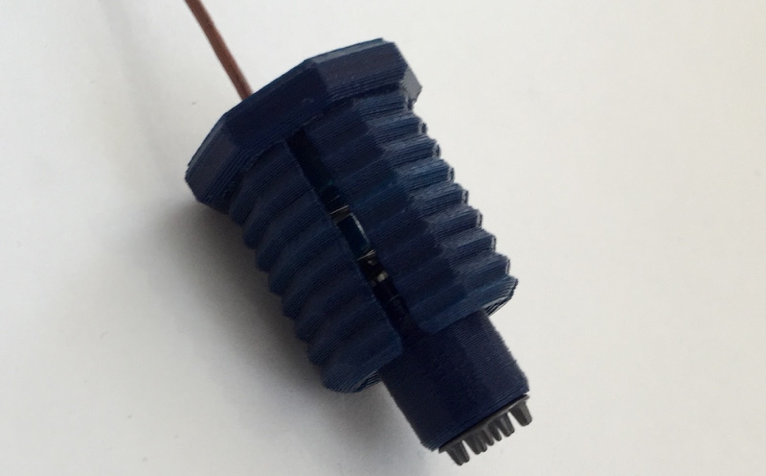

Вуаля! Подпружиненный электрод готов!

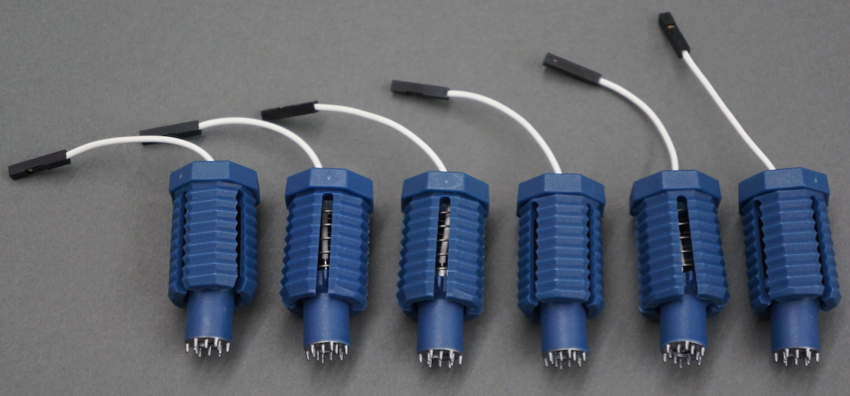

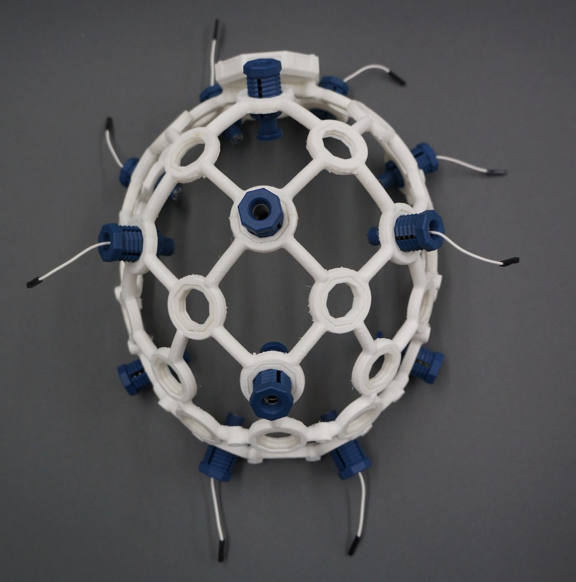

Так будет выглядеть комплект из 6-ти электродных блоков.

Обзор расположения электродов
Расположение электродов основано на системе 10-20, которая является международно признанным стандартом для размещения электродов в контексте ЭЭГ.

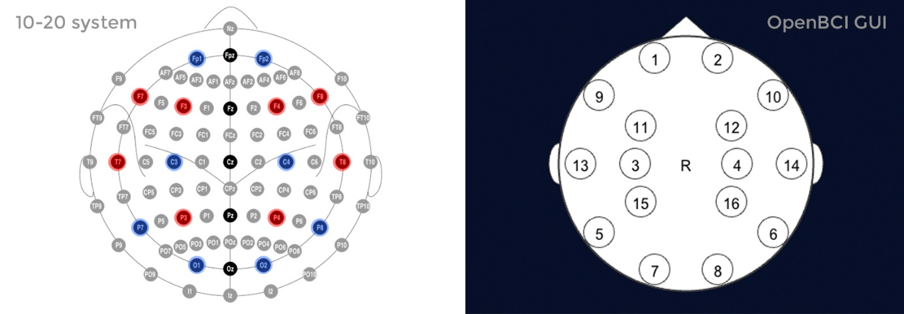

На изображениях ниже показано расположение электродов по умолчанию, которое ожидает графический интерфейс OpenBCI. Синие узлы показывают 8 по умолчанию мест Cyton Board.
В оставшейся части этого руководства будут использоваться синие узлы на системной диаграмме 10-20 (каналы 1-6 настроек OpenBCI по умолчанию) кроме С3 и С4.

Размещение электродов

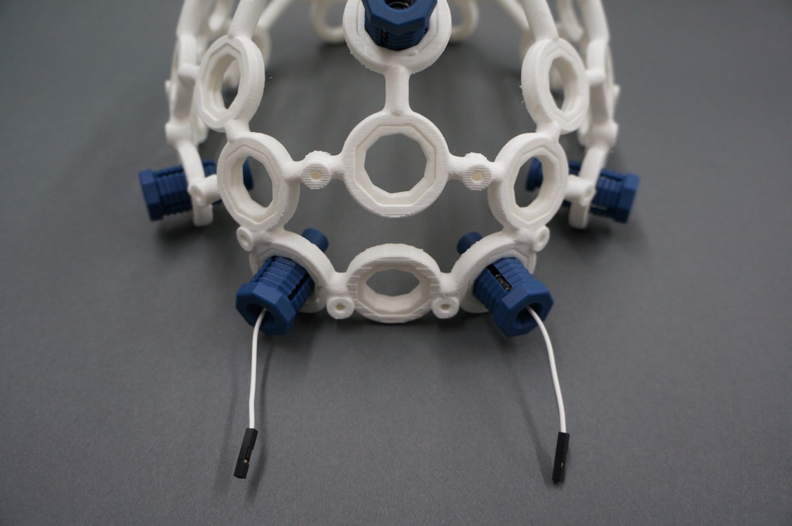

Сначала прикрутите два ПЛАВНЫХ ЭЛЕКТРОДОВЫХ БЛОКА в два передних узла рамы.

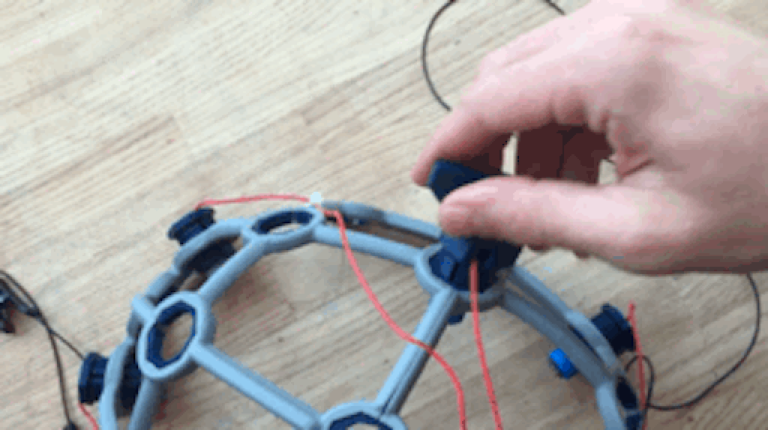

Затем вкрутите электроды в остальные узлы рамы.

Подключите провода к OpenBCI.

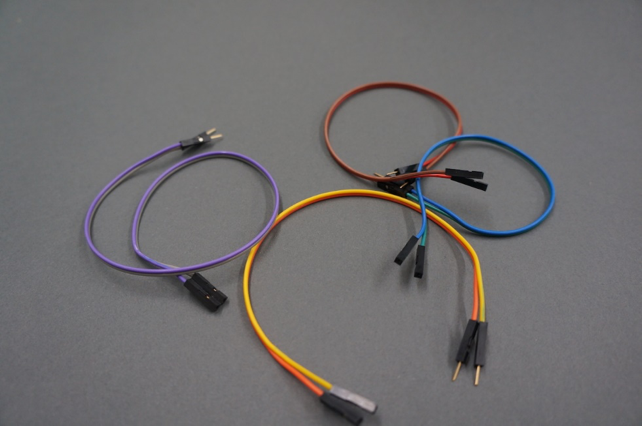

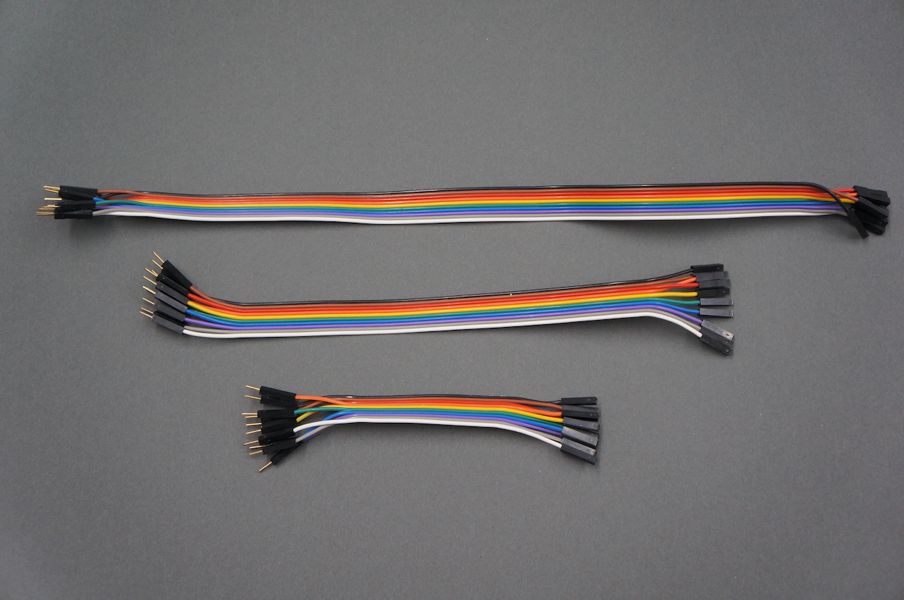

Пришло время подключить электроды к плате OpenBCI Cyton с помощью соединительных кабелей. В вашем наборе вы найдете 3 ленточных кабеля, как показано ниже.

Возьмите СЕРЫЙ, ФИОЛЕТОВЫЙ, ЖЕЛТЫЙ, ОРАНЖЕВЫЙ, КРАСНЫЙ и КОРИЧНЕВЫЙ провода.

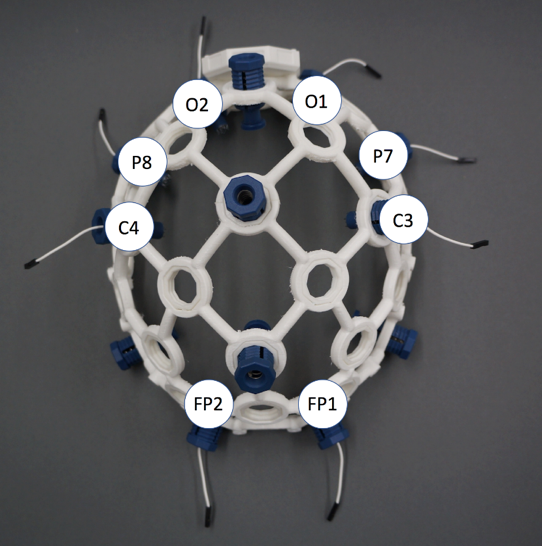

Теперь подключите соединительные кабели к электродам. Карта ниже присваивает имена всем электродам по их расположению. Чтобы следовать этому руководству, прикрепите каждый электрод к цвету провода, указанному в таблице ниже.

| электродов | Цвет провода |
| FP2 | Серый |
| FP1 | Фиолетовый |
| P8 | Желтый |
| P7 | Оранжевый |
| O2 | Коричневый |
| O1 | Красный |

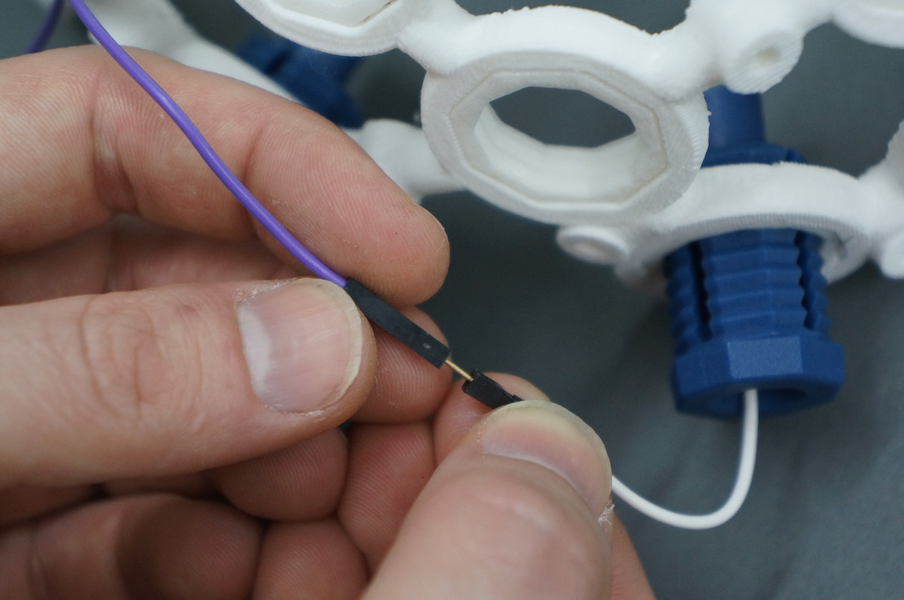

Для подключения проводов к электродам подключите как показано на рисунке:

После подключения проводов зафиксируйте провода стяжками.

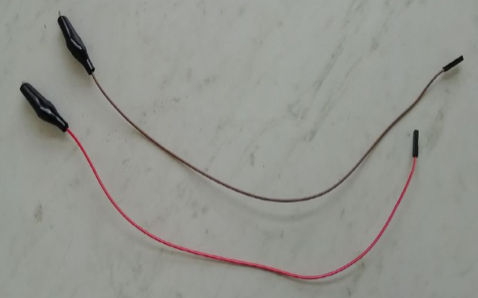

Ушные электроды
Для использования шлема вам также понадобятся два ушных электрода которые входят в комплект вашей гарнитуры. Эти электроды служат опорным и смещающим (заземление с синфазным шумоподавлением) для вашей ЭЭГ-системы.


В следующем шаге вы подключите их к плате OpenBCI вместе с основными электродами.
Зафиксируйте плату

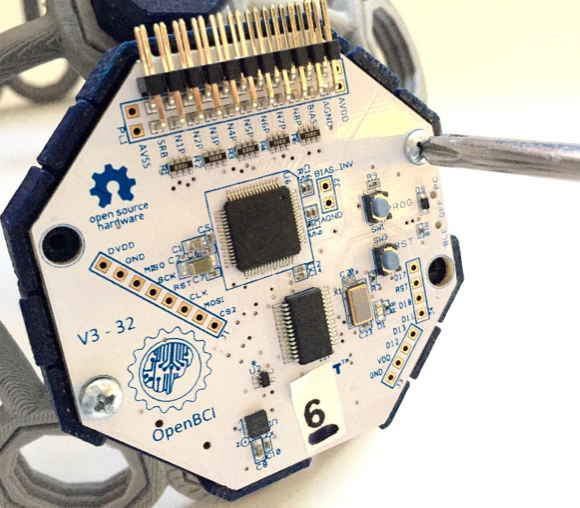

Зафиксировать плату с помощью саморезов и отвертки.

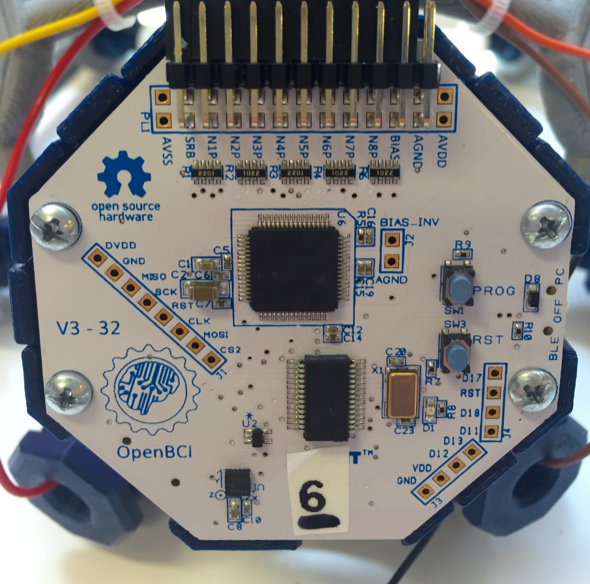

Подключение электродов к Cyton
Электроды (FP1 – O2) можно подключить к любому каналу N1P, N2P и т. д. Ушные зажимы всегда должны быть подключены к нижнему выводу SRB и любому из выводов BIAS.
| электрода | Цвет провода | платы Cyton |
| Ушной электрод | Черный | нижний вывод SRB (SRB2) |
| FP1 | Фиолетовый | нижний вывод N1P |
| FP2 | Серый | нижний выводN2P |
| C3 | Зеленый | нижний выводN3P |
| C4 | Синий | нижний вывод N4P |
| P7 | Оранжевый | нижний контакт N5P |
| P8 | Желтый | нижний контакт N6P |
| O1 | Красный | нижний контакт N7P |
| O2 | Коричневый | нижний контакт N8P |
| Ушной электрод | Черный | нижний контакт BIAS |
Отрегулируйте шлем для вашей головы
Наденьте шлем на голову и постепенно затягивайте болты, пока электроды не будут плотно прилегать (но удобно) к вашей голове. Если вам сложно повернуть OCTABOLT вручную, вам может понадобиться использовать OCTATOOL, как показано на рисунке ниже.
Будьте осторожны,чтобы не натянуть провода электродов при скручивании блока электродов с OCTATOOL, иначе вы можете оторвать провод от самого электрода.

Изучите свои мозговые волны!
Теперь, когда ваш Шлем собран и удобно отрегулирован под размер и форму вашей головы, настало время мозговых волн!
Ознакомьтесь с руководством по началу работы,чтобы начать работу с графическим интерфейсом.

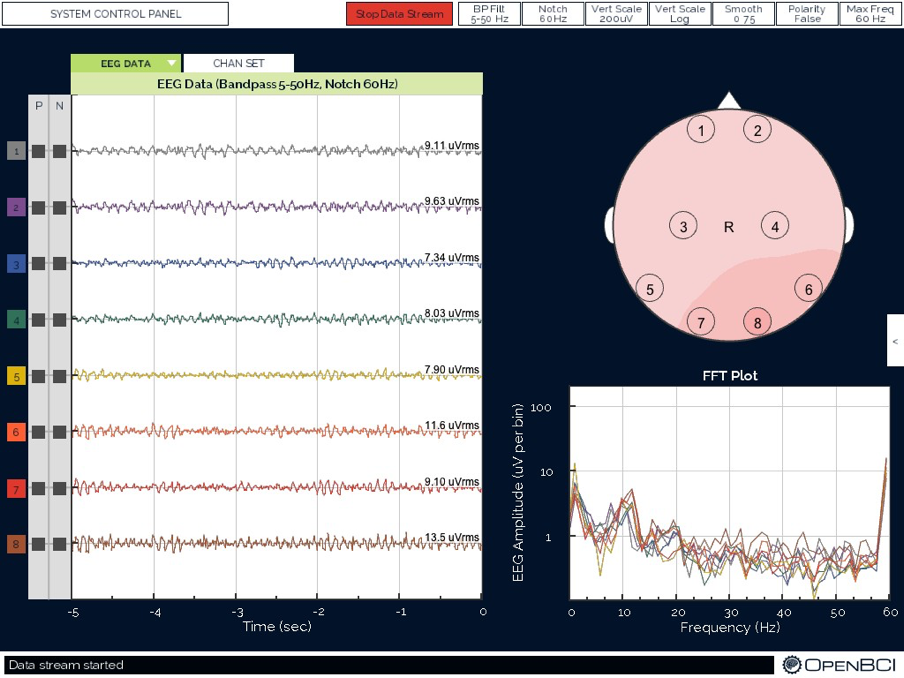

Ниже приведен скриншот того, как выглядит GUI, когда вы подключили OpenBCI + Шлем (w / 8 каналов)! Вы можете увидеть хороший альфа (~ 11 Гц) ритмна графике FFT.
